都市美観と軽量性・安定性を追及。 アルミ合金とFRPで作業性が飛躍的に向上。
コーナー用(インチ・メーター共通)

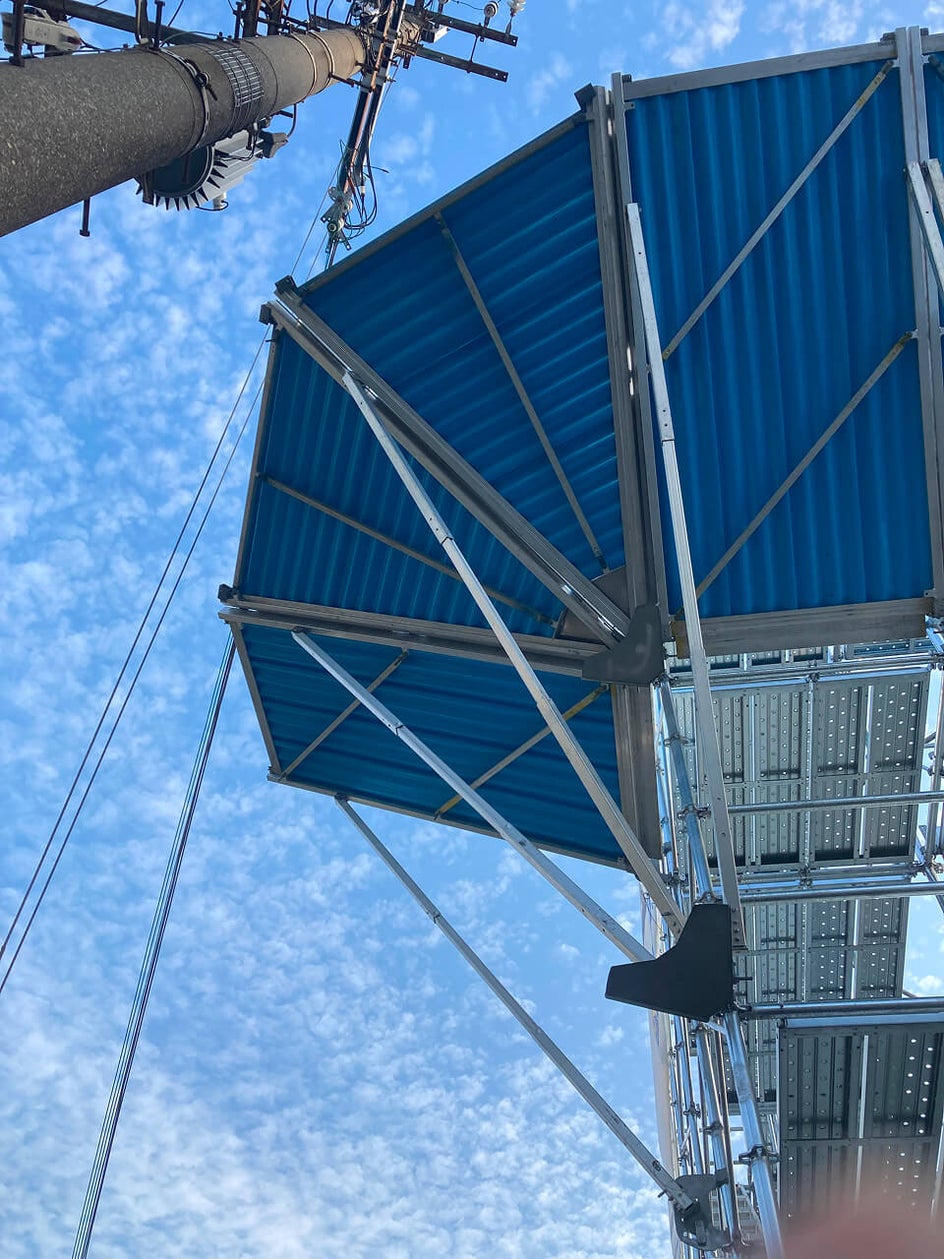

直線と直線を結ぶコーナー朝顔は、直線的一体感で建築現場の美観を向上させます。

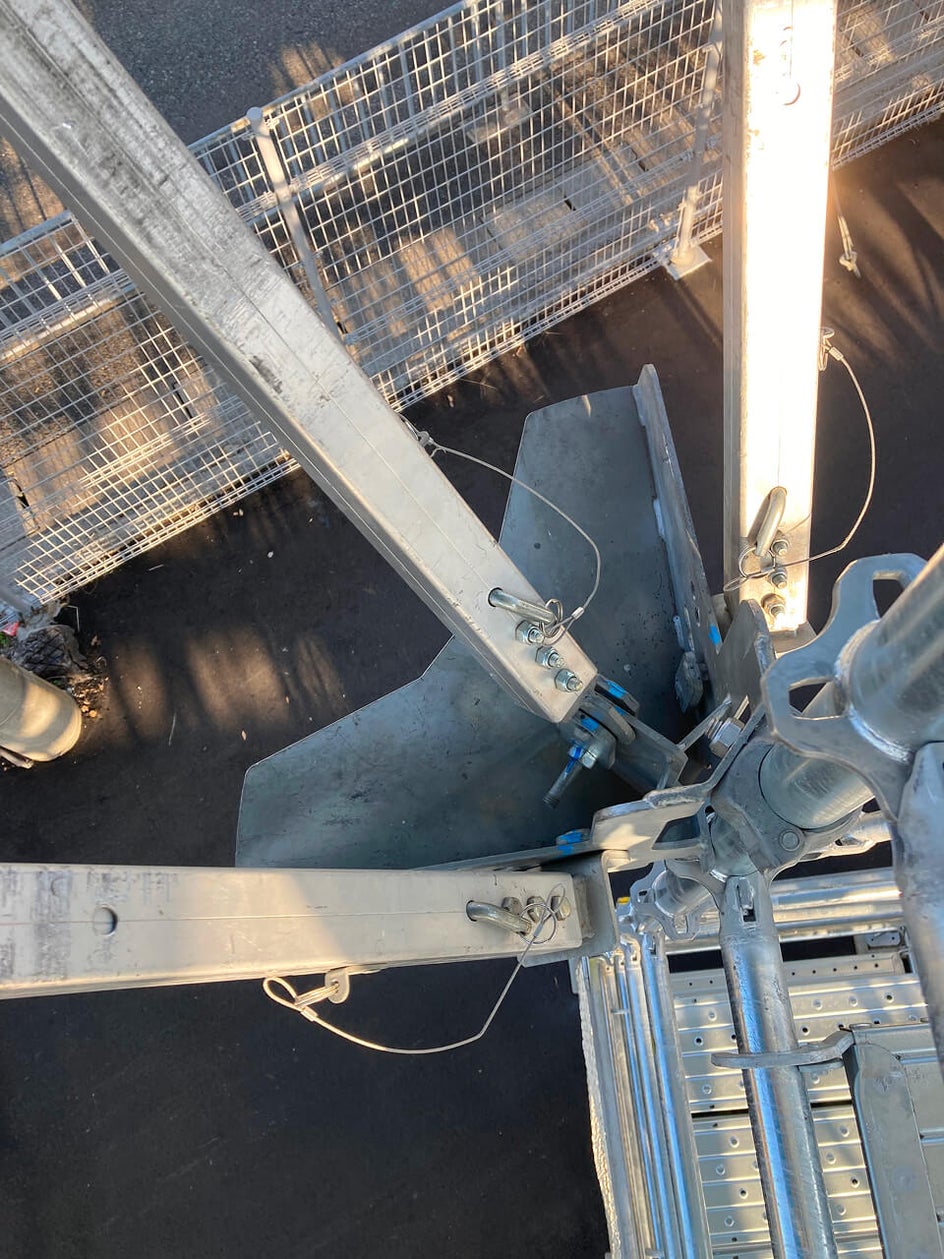

取付金具は、わく組足場用とくさび緊結式足場用があります。
仕様

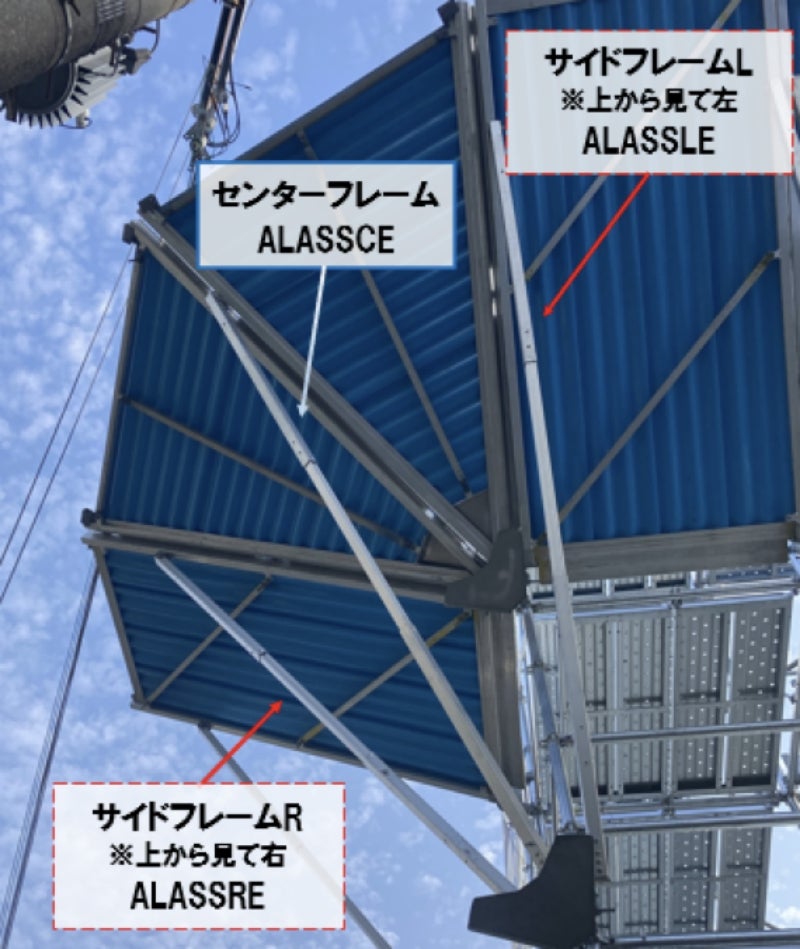

| コーナー用フレーム | ||||
|---|---|---|---|---|
| 品名 | 品番 | 質量(kg) | サイズ(mm) | スパンあたりの必要数 |

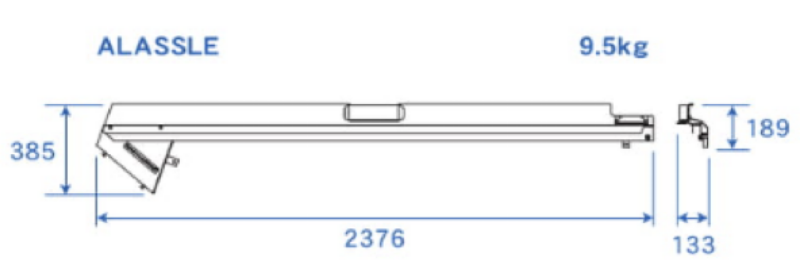

| サイドフレームL | ALASSLE | 9.5 | 2,376(L) | n×1 |

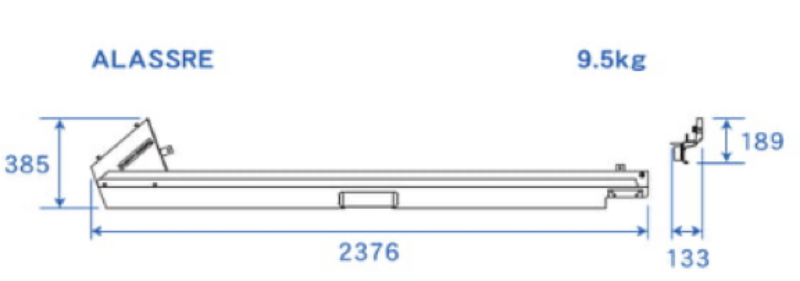

| サイドフレームR | ALASSRE | 9.5 | 2,376(L) | |

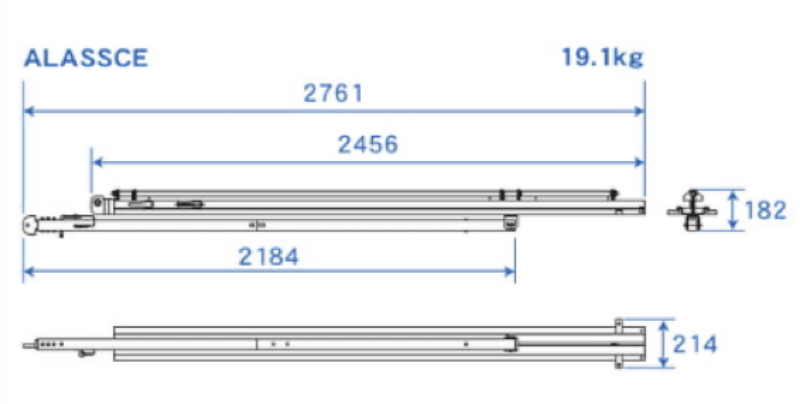

| センターフレーム | ALASSCE | 19.1 | 2,761(L) | |

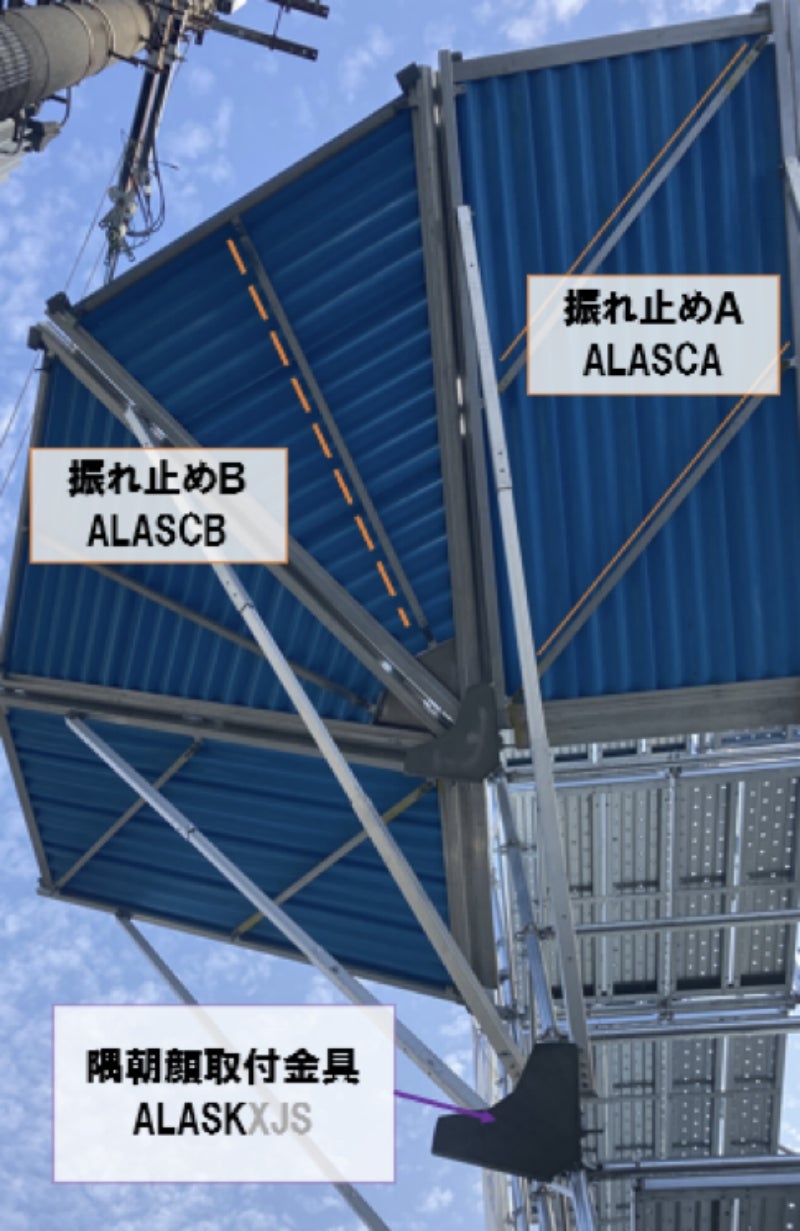

| コーナー用取付部材 | ||||
|---|---|---|---|---|
| 品名 | 品番 | 質量(kg) | サイズ(mm) | スパンあたりの必要数 |

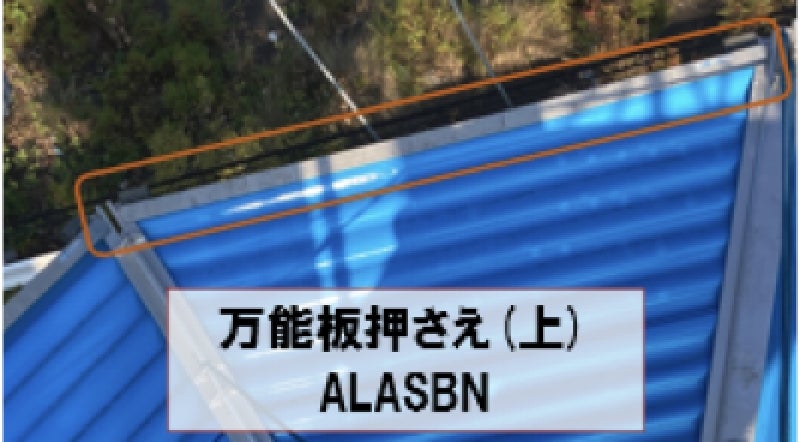

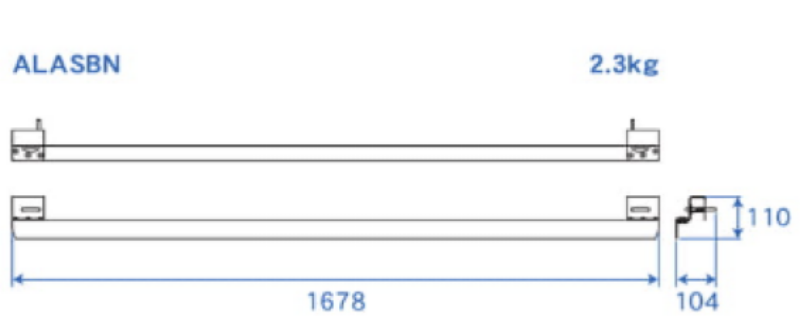

| 万能板押さえ上 | ALASBN | 2.3 | 1,678(L) | n×2 |

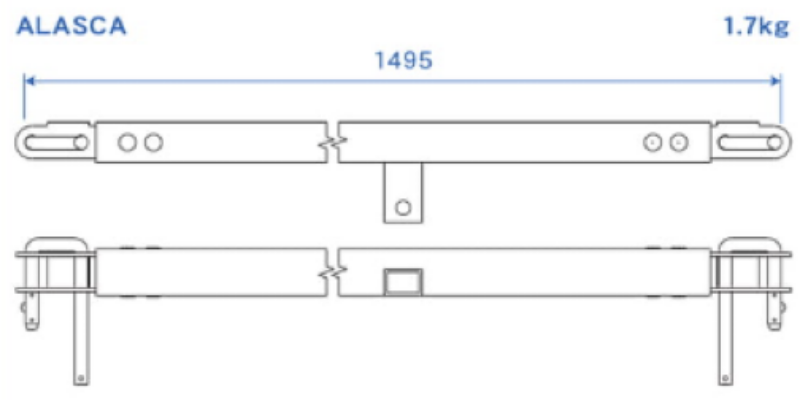

| 振れ止めA | ALASCA | 1.7 | 1,495(L) | |

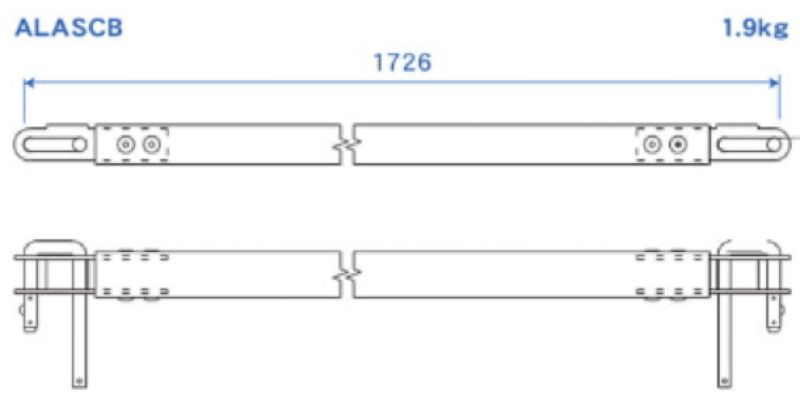

| 振れ止めB | ALASCB | 1.9 | 1,726(L) | |

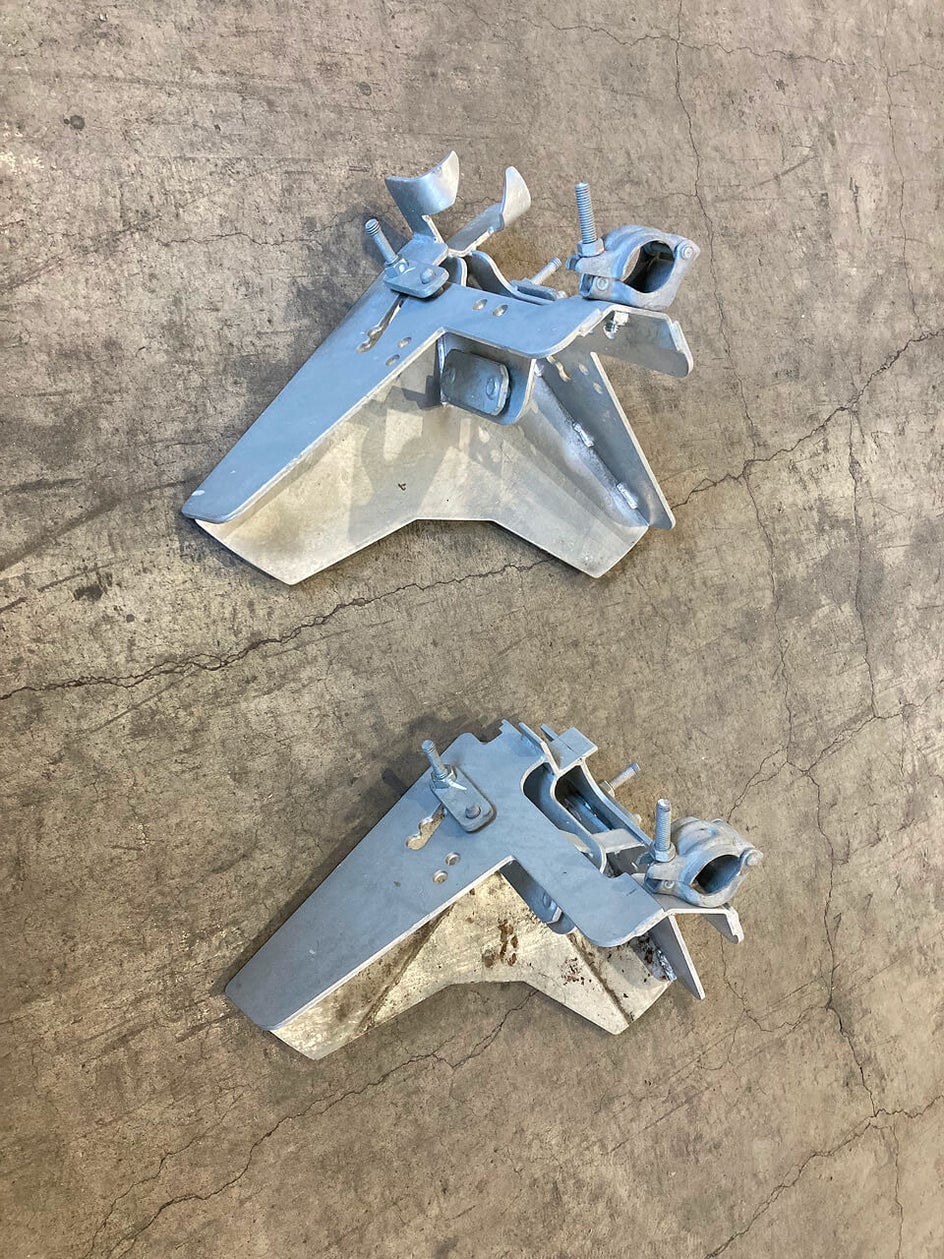

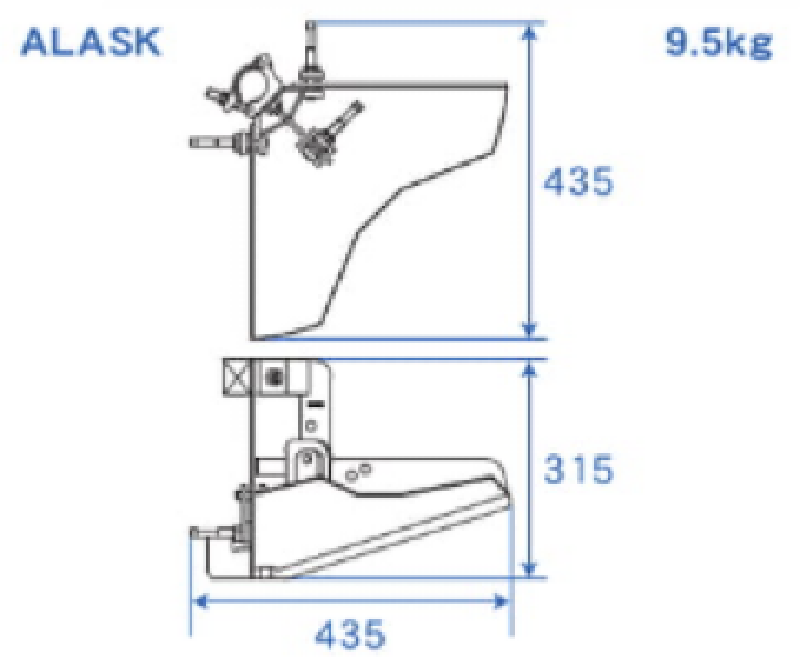

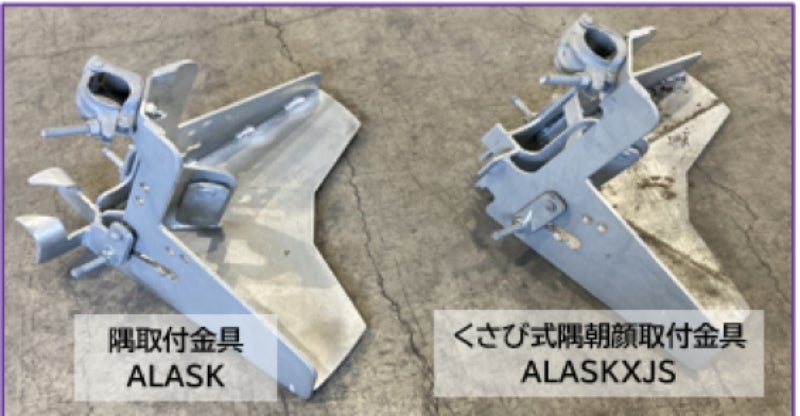

| 隅取付金具 | ALASK | 9.5 | 435(W)×315(H) | |

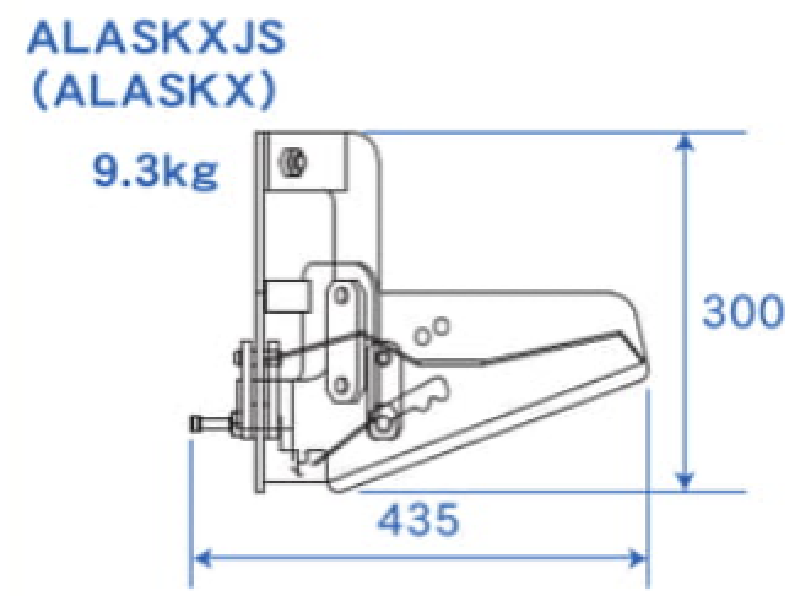

| くさび式足場用隅取付金具 | ALASKXJS | 9.3 | 435(W)×300(H) | |

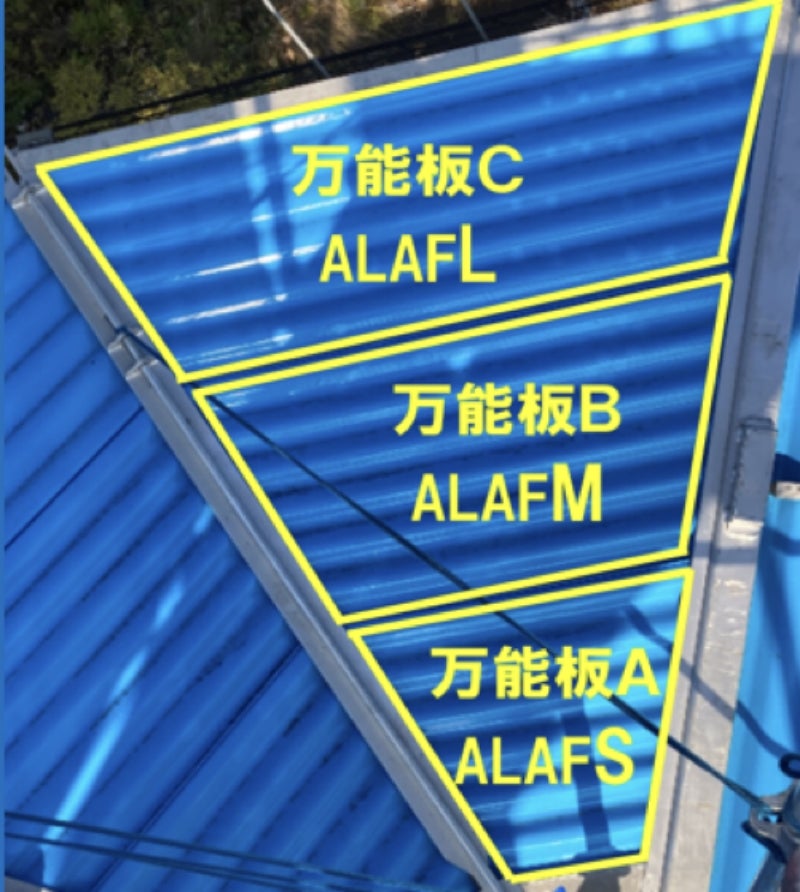

| コーナー用万能板 | ||||
|---|---|---|---|---|
| 品名 | 品番 | 質量(kg) | サイズ(mm) | スパンあたりの必要数 |

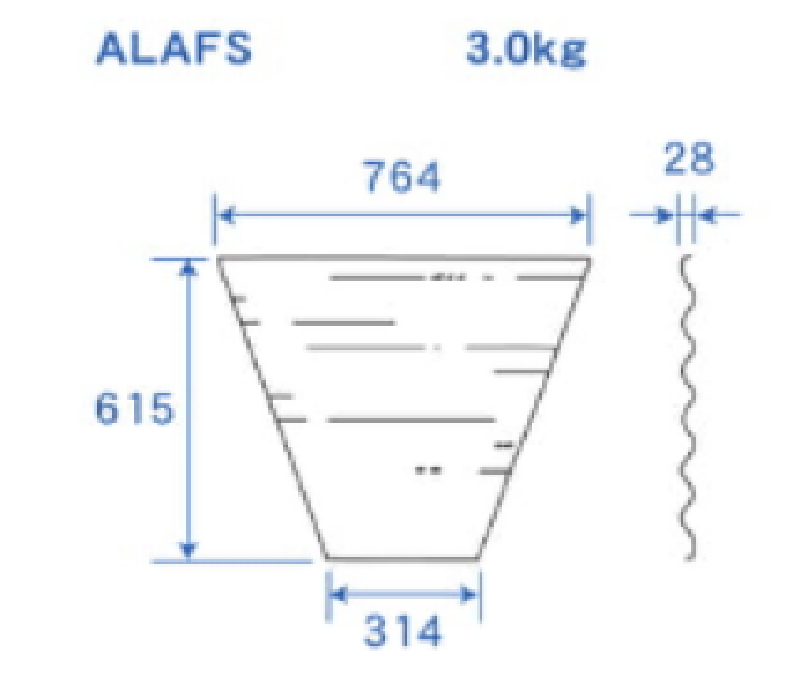

| FRP製万能板A | ALAFS | 3.0 | 314(W1)764(W2)615(H) | n×2 |

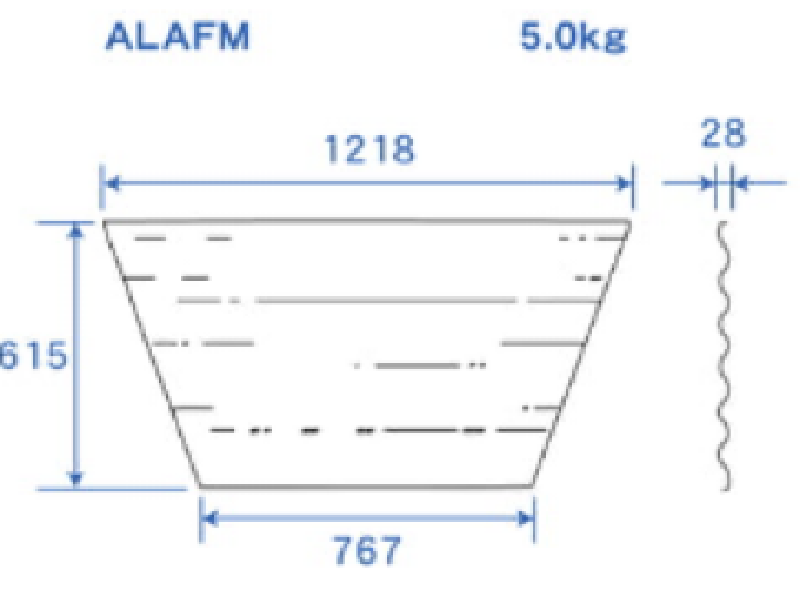

| FRP製万能板B | ALAFM | 5.0 | 767(W1)1218(W2)615(H) | |

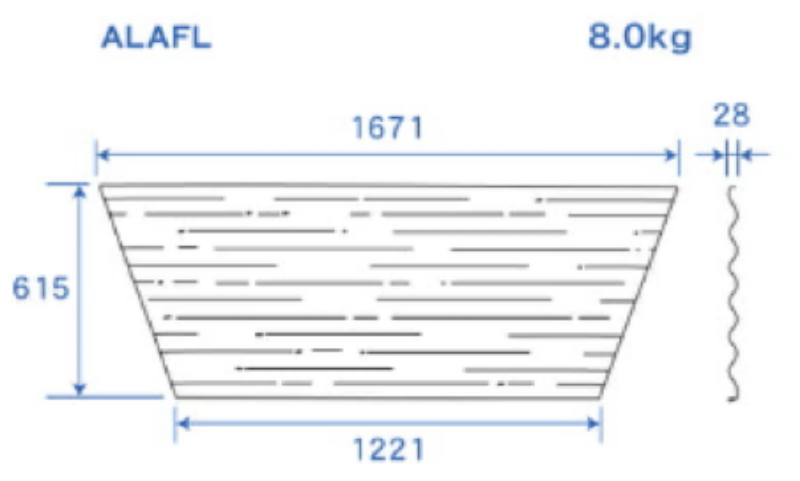

| FRP製万能板C | ALAFL | 8.0 | 1221(W1)1671(W2)615(H) | |
製品情報
徹底した軽量設計
本体フレームは、防蝕性に優れた軽いアルミ合金製を使用。バンノー板は軽量かつ強度に優れたFRP(繊維強化プラスティック)を採用することにより、従来からの鋼製アサガオに比べ、可動部で約40％の軽量化を実現しました。 ・直線部-総重量【従来比66%】 (アルミ製軽量アサガオ 73.4kg／従来の鋼製アサガオ 110.3kg) ・直線部-可動部のみ【従来比66%】 (アルミ製軽量アサガオ 63.2kg／従来の鋼製アサガオ 107.7kg) ・直線部-本体フレーム【従来比66%】 (アルミ製軽量アサガオ 33.2kg／従来の鋼製アサガオ 52.7kg) ・コーナー部【従来比66%】 (アルミ製軽量アサガオ 96.0kg／従来の鋼製アサガオ 144.2kg)
安全性を高めた組立・解体作業
軽量化と折りたたみ式により、組立・解体が2人で行えます。全ての作業が枠内で行えるため、非常に安全です。 (空中での危険な作業がなくなりました。)
荷受け時の折りたたみが可能
スパン毎に独立した折りたたみ方式ですので、クレーンなどにより他の部材を荷揚げする場合でも、必要なスペースだけアサガオを折りたたむことができます。
障害物のない上部開口部
アサガオ本体を下方から支えていますので、上部開口部は吊材がなく全開状態。落下物が吊材に当たり、跳ね出す心配がありません。
