業界初!ユニット式ロングスパンエレベーター専用ステージ
ジョイント構成部材
現場に合わせた材料の加工不要!
画期的な新商品で、あなたの現場を効率良く安全に仕上げ、さらに見栄えも美しくします。
- クランプ2個の専用取付金具を使用するので強度上安全です。
- 梁枠が足場建地の通りにあり仮作業床として布板を設置できるので安全な環境で作業できます。
- 木製の足場板の切断が不要です
- 釘・番線・桟木等が不要で廃材を出さないため環境にやさしく、消耗品コストを削減できます
- 従来工法の1/4の組立時間で作業効率アップ(当社実験値・荷揚げ時間は従来と同様)
- 補強材・グラビティ・連結ピンと干渉しないので現場に合わせたステージの高さと巾調整が可能です
仕様

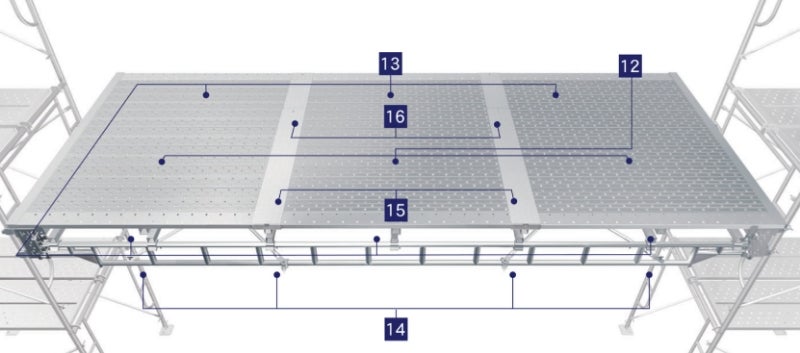

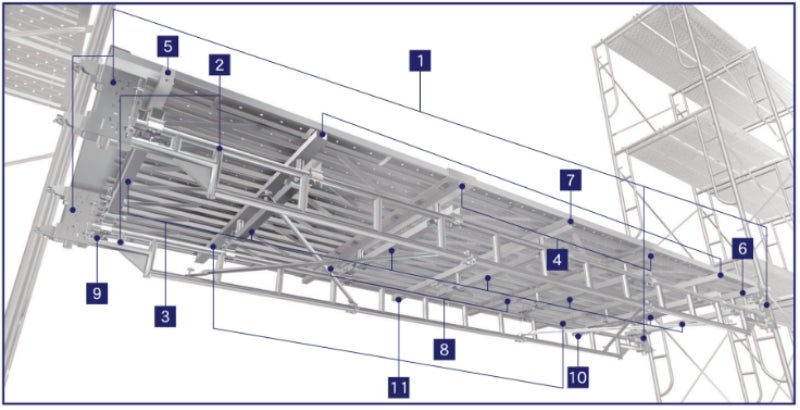

ジョイント構成 | ||||
---|---|---|---|---|
ロングジョイント品番構成 | ||||
ショートジョイント品番構成 | ||||

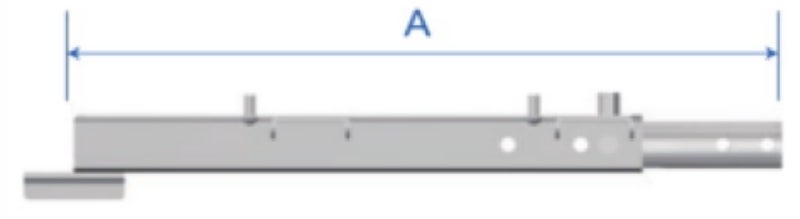

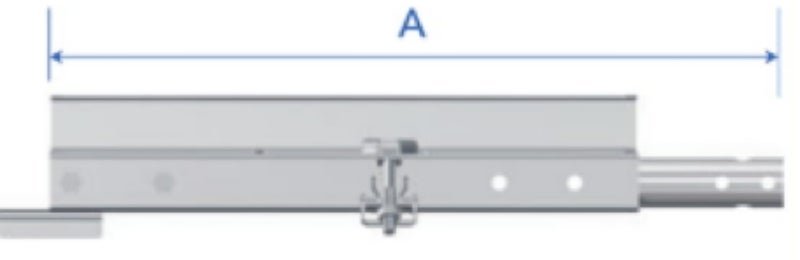

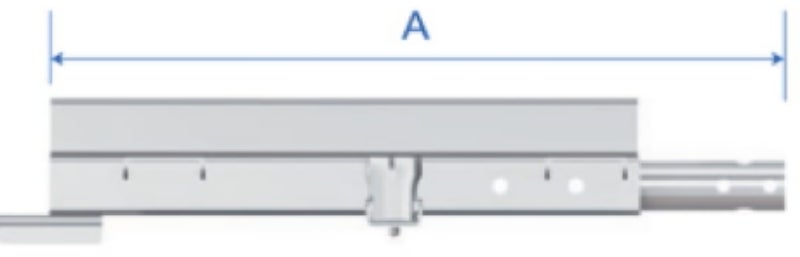

品名 | 品番 | 質量(kg) | Aサイズ(mm) | |
8 | LS中間ジョイントL | LSCJL | 8,1 | 758 |
9 | LS右ジョイントL | LSRJL | 8,1 | 758 |
10 | LS左ジョイントL | LSLJL | 6,3 | 758 |

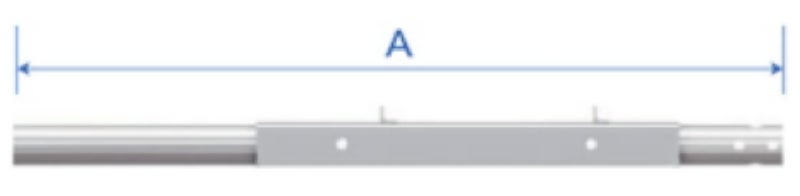

11 | LS補助ジョイントL | LSHJL | 6,7 | 1,045 |

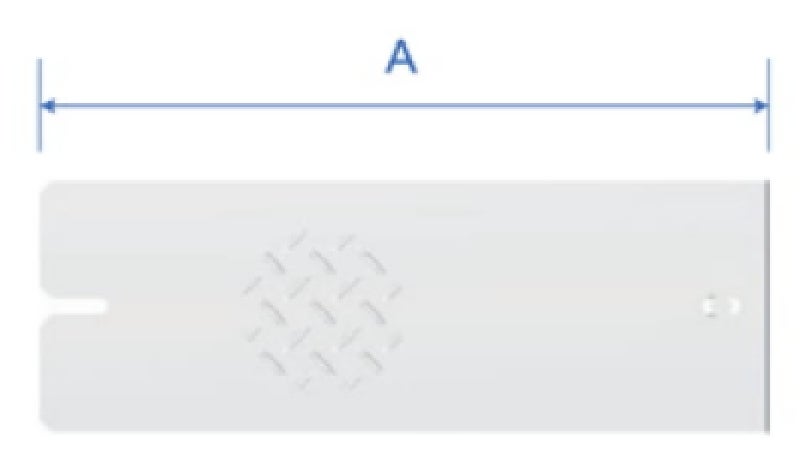

16 | LS押え補助縞板L | LSSTL | 3,6 | 704 |
8 | LS中間ジョイントS | LSCJS | 6,9 | 633 |
9 | LS右ジョイントS | LSRJS | 6,9 | 633 |
10 | LS左ジョイントS | LSLJS | 5,4 | 633 |
11 | LS補助ジョイントS | LSHJS | 5,6 | 920 |
16 | LS押え補助縞板S | LSSTS | 2,9 | 579 |
